Vertical Race

1. Установка приложения

1. Скачайте APK на телефон с Android 10 или новее. Это Android-приложение, не версия для iPhone.
2. Откройте файл. Если Android запросит разрешение установки из этого источника, разрешите его только вашему браузеру или файловому менеджеру. После установки разрешение можно отключить.
3. Если Vertical Race уже установлено, обновите приложение поверх него. Пакет danilo.car сохранён. Не удаляйте старую версию без необходимости: удаление стирает её настройки.
4. При сообщении о несовместимой подписи установка поверх другой сборки невозможна. Сначала сохраните нужные настройки; затем удалите прежнюю сборку и установите APK с этого сайта.

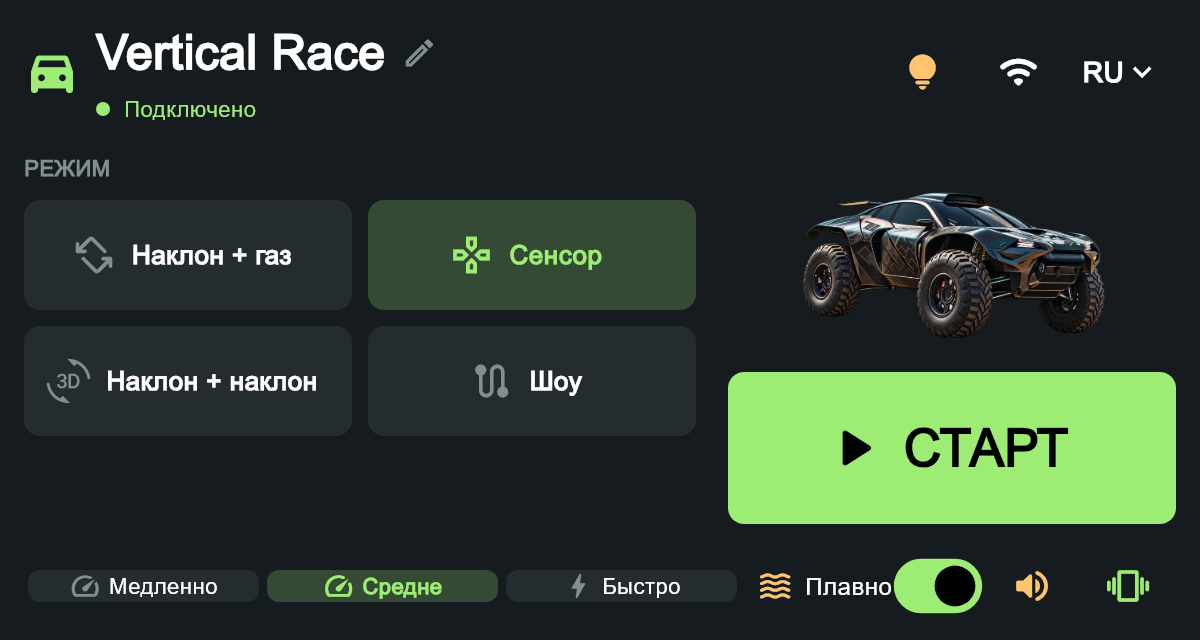

5. По умолчанию имя внутри приложения — Vertical Race. Чтобы изменить его, нажмите название с карандашом в главном меню. Имя под значком Android остаётся Vertical Race.

APK подписан локальным тестовым ключом для прямой установки. Это не релиз из Google Play.

2. Загрузка скетча

1. Выключите питание моторов. Подключите ESP-12F / ESP8266 с USB-разъёмом к компьютеру.
2. Распакуйте ZIP. Откройте esp8266/esp8266.ino в Arduino IDE. Файлы accessories.h и motor_output.h должны остаться рядом со скетчем.
3. Установите пакет плат ESP8266 версии 3.1.2. Адрес менеджера плат: https://arduino.esp8266.com/stable/package_esp8266com_index.json.
4. Выберите NodeMCU 1.0 (ESP-12E Module), затем порт фактически подключённой платы. Маркировка самого радиомодуля может быть ESP-12F.
5. Загрузите скетч. После перезапуска должна появиться сеть verticalrace.

В архиве также есть готовый BIN. Для первого подключения используйте исходный скетч и Arduino IDE: не выбирайте случайный порт или смещение записи. Эта прошивка не подходит для ESP32-C3.

3. Питание и проводка

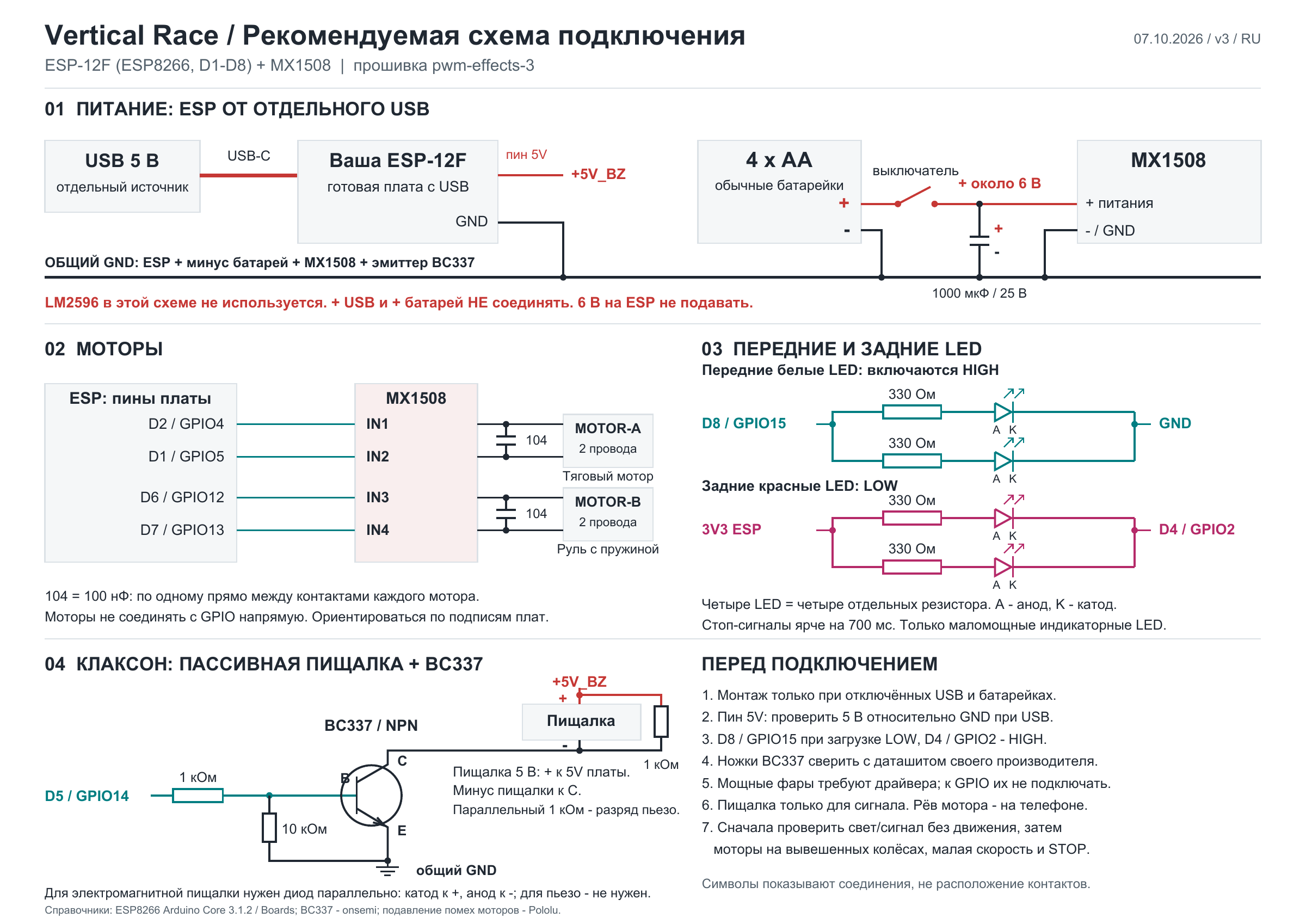

Схема ниже предназначена для готовой USB-платы ESP-12F с контактами D1–D8, не для голого радиомодуля.

• ESP: отдельное USB-питание 5 В через разъём платы. Не подавайте батарейные 6 В на ESP или 5 В на GPIO.
• MX1508: четыре обычные AA, около 6 В. Плюс через выключатель на «+» драйвера, минус на «−» драйвера. Плюсы батарей и USB не соединяйте.
• Общая земля: GND ESP соедините отдельным сигнальным проводом с минусом MX1508. Ток моторов не должен проходить через тонкую проводку земли ESP.
• Подключайте и меняйте провода только при полностью выключенном питании. В этой схеме отдельный LM2596 не используется.

Моторы: тяговый к MOTOR-A, рулевой с пружиной к MOTOR-B. Если направление оказалось обратным, выключите питание и поменяйте два провода соответствующего мотора.

Передний свет: D8 → свой резистор 330 Ом → анод каждого белого LED; катод → GND. Задний: 3V3 → свой резистор 330 Ом → анод каждого красного LED; катод → D4. Подключение напрямую подходит только для маломощных индикаторных светодиодов. Мощным фарам нужен отдельный драйвер. D8 должен оставаться LOW, D4 HIGH при загрузке.

Пассивная пищалка 5 В: D5 → 1 кОм → база BC337; эмиттер → GND; коллектор → минус пищалки; плюс → проверенный пин 5V USB-платы. Между базой и эмиттером — 10 кОм. Для пьезоэлемента добавьте отдельный 1 кОм параллельно пищалке; для электромагнитной пищалки нужен защитный диод: катод к плюсу, анод к минусу. Ножки BC337 сверяйте с даташитом вашего производителя, а не с положением рисунка.

Помехи: электролитический конденсатор 1000 мкФ / 25 В около входа питания MX1508, с правильной полярностью. На контактах каждого мотора — керамический 104 / 100 нФ без полярности. Эти детали не заменяют исправную проводку и достаточное питание.

4. Подключение телефона

1. Включите ESP. В настройках телефона подключитесь к Wi-Fi машинки.
2. Когда телефон предупредит, что сеть без интернета, выберите «Остаться подключённым». Приложение связывается с машинкой локально, интернет для управления не нужен.
3. Откройте Vertical Race. Кнопка Wi-Fi в приложении открывает сетевые настройки.
4. Дождитесь статуса «Подключено». Он означает ответ самой ESP, а не просто соединение телефона с точкой доступа.

Технический статус платы доступен на http://192.168.4.1/status только при подключении к Wi-Fi машинки. Основная прошивка сообщает firmware=pwm-effects-3.

Своё имя Wi-Fi

В esp8266.ino найдите строку const char* ssid = "verticalrace";, замените имя внутри кавычек и загрузите скетч заново. Для начала используйте латиницу и цифры; SSID должен занимать от 1 до 32 байт. Пароль задаётся соседней строкой password; для WPA2 используйте 8–63 печатных ASCII-символа.

После прошивки выберите новое имя в настройках Wi-Fi телефона. Приложение работает по адресу 192.168.4.1 и не привязано к имени сети. На плате со старым скетчем остаётся danilo-vlado.car, пока вы её не перепрошьёте. Обновление APK само по себе не меняет Wi-Fi.

5. Управление машинкой

1. Выберите режим и скорость на первом экране. Для первой проверки поставьте «Медленно» и вывесьте колёса.
2. Для режимов с наклоном удерживайте телефон удобно и неподвижно. Кнопка калибровки открывает окно; нажмите «Задать ноль», чтобы сохранить нейтраль обеих осей на текущий сеанс. Калибровка останавливает управление.
3. Нажмите большой СТАРТ. Панель опустится сверху. Приложение сначала отправляет нейтральную команду; без ответа машинки управление не включается.
4. Для сенсорного управления используйте поле справа под правую руку. Не требуется отпускать палец при смене направления.
5. STOP немедленно выключает управление. Стрелка вверх или Android «Назад» также останавливают машинку и возвращают меню.

Скорости «Медленно», «Средне», «Быстро» ограничивают команду газа. «Плавно» сглаживает управление. Шкалы газа и скорости показывают команды, не измеренные км/ч. При отпускании пальца, выходе из поля или потере свежих данных наклона газ убирается.

Вибрация: слабая на стоянке после СТАРТ, сильнее с газом. Выключается отдельной кнопкой. Звук: рёв двигателя и торможение воспроизводит телефон. Клаксон: кнопка сигнала в панели, на машинке пищалка используется только для него; требуется включённый звук и подключённая пищалка. Свет: кнопка лампочки включает фары; задние LED становятся ярче при торможении.

После STOP, потери связи или возврата из другого приложения снова нажмите СТАРТ и сделайте новое касание. Автоматического продолжения движения нет. Прошивка останавливает моторы через 500 мс без команд, но не используйте это как замену ручной остановке.

6. Сценарий «Шоу»

Выберите «Шоу» и нажмите большой СТАРТ: сначала откроется окно с анимацией маршрута. Машина ещё стоит. Настройте времена, затем нажмите отдельный СТАРТ внутри окна. Проводите испытание на малой скорости, в большой свободной зоне без людей и препятствий.

1. Игра газом и короткие рывки — 2 с.
2. Прямая — 4 с.
3. Левый круг — 10 с.
4. Правый круг — 10 с.
5. Торможение и пауза — 3 с.
6. Повторная игра газом — 2 с.
7. Разворот задним ходом — 2 с.
8. Торможение / нейтраль — 0,25 с.
9. Резкий газ по прямой — 3 с, затем остановка.

Кнопка времени позволяет менять семь длительностей при остановленной машине. Оба этапа игры газом используют одну настройку. Значения сохраняются. По умолчанию весь сценарий занимает 36,25 с.

Диаметр «восьмёрки» и расстояние не измеряются: они зависят от покрытия, батарей и шасси. Анимация — схема команд, не GPS-трек. STOP, «Назад», сворачивание приложения или потеря связи отменяют сценарий.

7. Проверка и неисправности

Первый запуск: питание выключено → проверка проводов → ESP без моторов → свет и клаксон → вывешенные колёса, малая скорость и STOP → движение в безопасном месте. Прошивку загружать только с отключённым питанием моторов.
